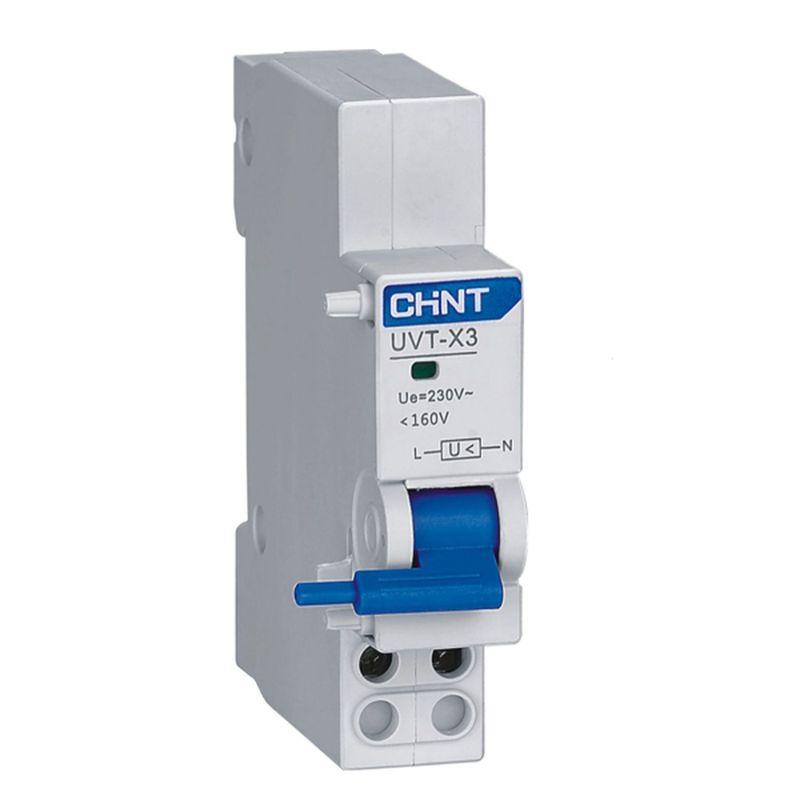

Расцепитель максимального/минимального напряжения OUVT-X1 для NXB-63 (R) CHINT 814985

Расцепитель минимального/максимального напряжения серии OUVT-X3 предназначен для аварийного отключения при недопустимом повышении/понижении напряжения электрической сети.
При снижении напряжения контролируемой цепи ниже 35% Ue или увеличения до 95–105% Uvo, расцепитель выдает сигнал на отключение автоматического выключателя.
При повышении напряжения контролируемой цепи более 35% Ue или более 105% Uvo, расцепитель предотвращает включение автоматического выключателя.
При нахождении напряжения питания в пределах от 85% Ue и до 95% Uvo, автоматический выключатель должен нормально отключаться.
Верхний предел напряжения контролируемой цепи должен быть меньше 110% Uvo.
Механический и электрический ресурс после сборки расцепителя с автоматическим выключателем составляет 4000 циклов, из которых по 500 циклов для отключения по перенапряжению и по пониженному напряжению и 3000 циклов для отключения размыкание/замыкание выключателя.
Расцепитель серии OUVT-X3 применяется совместно с автоматическим выключателем серии NXB-125; он устанавливается с правой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Напряжение управления – АС240В
Уставка срабатывания защиты от повышения напряжения – АС280В (1 ± 5%)
Напряжение гарантированного неотключения – 0,85–1,10Ue
Напряжение отключения – 0,7–0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Механическая износостойкость – 4000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
